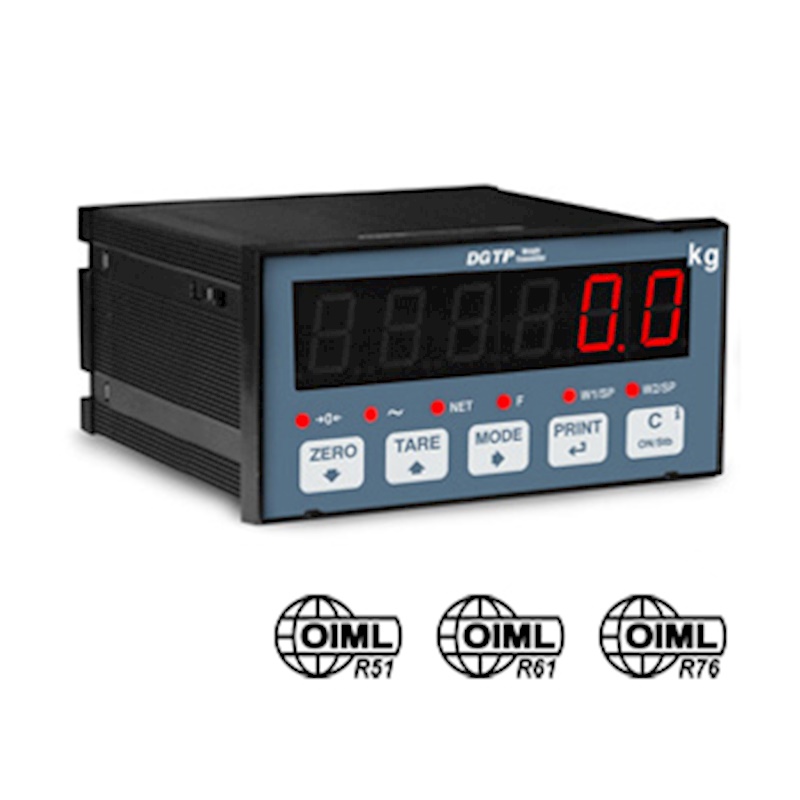

DGTPF : PANEL TİPİ DOLUM VE BASİT KARIŞIM İNDİKATÖRÜ
Endüstriyel dolum ve basit karışım uygulamalarında kullanım için dizayn edilmiş panel tipi elektronik dozajlama ve karışım kontrolörüdür.
Kolay kullanımı, 4 paralel giriş ve 6 paralel çıkışıyla tek malzeme dolum/boşaltma ve 4 malzemeye kadar karışım uygulamaları için ideal yapıdadır.
4 ayrı tartım sistemi ya da bir tartım sistemindeki 4 adede kadar yük hücresi ayrı ayrı bağlanarak okunabilir.
Çeşitli bağlantı seçenekleri sayesinde otomasyon sistemlerine bağlantı imkanı sunar.
6 basamaklı 20 mm yükseklikte LED gösterge ve 5 tuşlu tuş takımına sahiptir.
Kalibrasyon ve ayar işlemleri tuşlardan ve, Dini Tools PC programından yapılabilir.
Ticari kullanım için OIML R-76, OIML R-51(MID) ve OIML R-61(MID) onayına sahiptir.
Tuşlarla Kalibrasyon, dara alma, sıfırlama, brüte dönme ve yazdırma.
1 adet RS232 portu, 1 adet RS485 portu.
4 paralel giriş, 6 paralel çıkış.
Standart Modbus RTU haberleşme imkanı.
12-24 Vdc besleme ile çalışma imkanı.
Teknik Özellikler:
|
Doğruluk Sınıfı
|
CE-M EN 45501
OIML R-76
OIML R-61 (MID)
OIML R-51 (MID)
|
|
AB Tip Onayı
|
10.000 e (Tek kademe), 2 x 3.000 e (Çok kademe)
|
|
Giriş duyarlılığı
|
0,03 µV/e Onaylı
|
|
Ekran çözünürlüğü
|
800.000 parça
|
|
İç çözünürlük
|
3.000.000
|
|
A/D çevirici
|
24 Bit sigma delta, 4 kanal, 400 çevrim/saniye hızında. Digital filtre.
|
|
Muhafaza
|
Panel tipi ABS plastik muhafaza
|
|
Ekran
|
20 mm rakam yüksekliğine sahip, yüksek parlaklıkta LED gösterge.
|
|
Tuş takımı
|
5 tuşlu, fonksiyonel tuş takımı.
|
|
Load Cell
|
16 adede kadar 350 Ohm yük hücresi bağlanabilir.
|
|
Kalibrasyon
|
Tuşlarla veya DINITOOLS pc programı üzerinden digital kalibrasyon.
Tuşlarla 3, PC programı aracılığıyla 8 noktada lineer kalibrasyon imkanı.
|
|
Fonksiyonlar
|

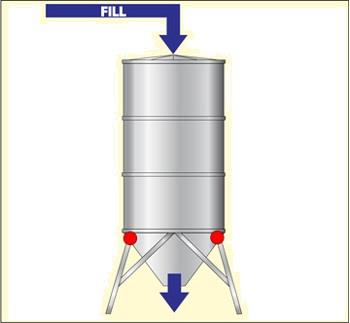

Tek malzemeli otomatik dolum.

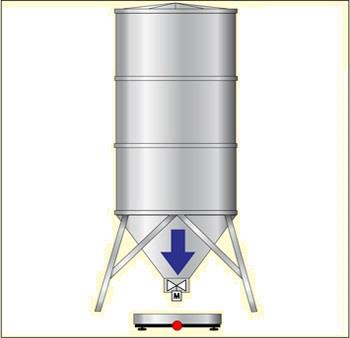

Tek malzemeli otomatik boşaltma.
4 malzemeye kadar otomatik karışım yapma. Proses adımları arasına duraklama ve zamanlayıcı (timer) ekleme.
|
|
Digital Giriş / Çıkış
|
4 adet opto izolatör fotokuplör giriş 12÷24 Vdc, 5 mA min - 20 mA max
6 adet fotomosfet paralel çıkış 150 mA 48 Vac / 150 mA 60 Vdc (NO)
|
|
Haberleşme
|
1 adet RS232 data çıkışı
1 adet RS485 data çıkışı
|
|
Arayüz Opsiyonları
|
Sadece DGTPFAN modeli için:
16-bit analog çıkış (4-20 mA / 0-10 Vdc)
|
