DGT1S : ÇOK FONKSİYONLU, EKRANLI DİJİTAL AĞIRLIK TRANSMİTTERİ

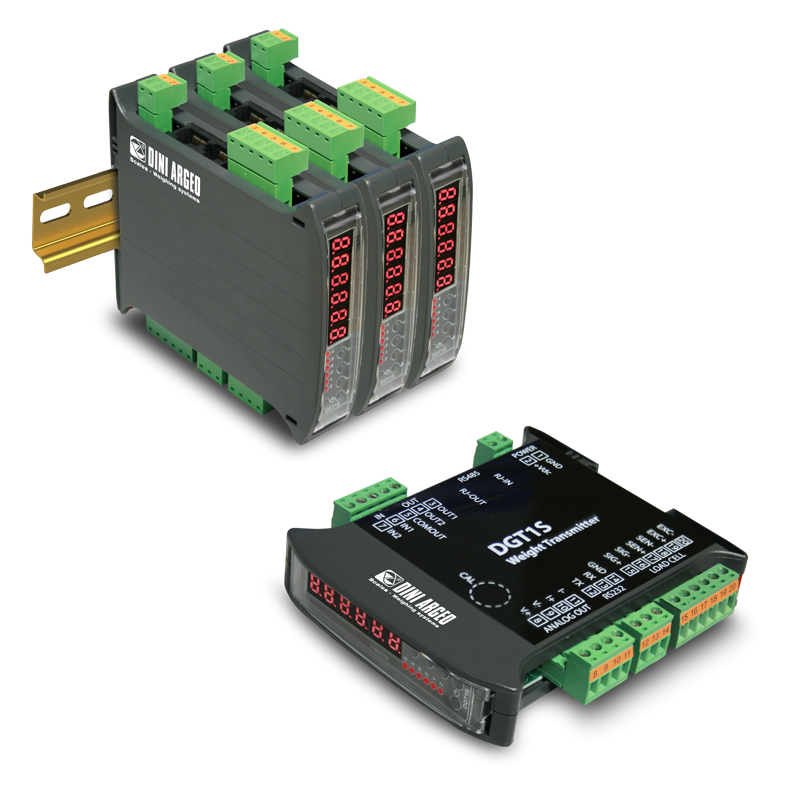

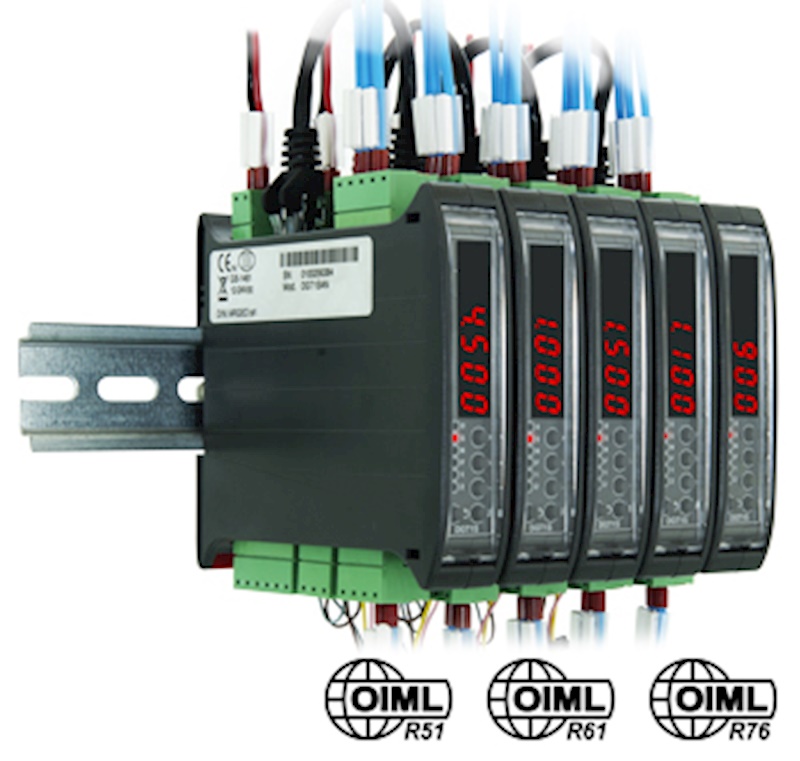

Ray tipi muhafazalı, çok fonksiyonlu kompakt yapıda digital ağırlık transmitteridir.
6 basamaklı LED gösterge ve 5 tuşlu tuş takımına sahiptir.
Kalibrasyon ve ayar işlemleri tuşlardan ve, Dini Tools PC programından yapılabilir.
Ticari kullanım için OIML R-76, OIML R-61(MID) ve OIML R-51(MID) onayına sahiptir.
Yüksek hassasiyetli tartım. A/D 24 bit sigma-delta çevirici, 400 çevrim/saniye.
Teorik kalibrasyon özelliği sayesinde ağırlık kullanmadan kalibrasyon yapma imkanı (kullanılan yük hücrelerinin kazanç değerlerinin tam olarak bilinmesi koşuluyla)
Tuşlarla Kalibrasyon, teorik kalibrasyon, dara alma, sıfırlama, brüte dönme ve yazdırma.
1 adet RS232 portu, çift çıkışlı RS485 portu. 2 adet fotomosfet paralel çıkış ve 2 adet opto izolatör fotokuplör giriş.
Standart Modbus RTU haberleşme ve DGT1SAN modeli ile analog çıkış imkanı.
12-24 Vdc besleme ile çalışma imkanı.
Teknik Özellikler:
|
Doğruluk Sınıfı
|
OIML R-76 Sınıf III
OIML R-61 (MID)
OIML R-51 (MID)
|
|
AB Tip Onayı
|
10.000 e (Tek kademe), 2 x 3.000 e (Çok kademe)
|
|
Giriş duyarlılığı
|
0,3 µV/e
|
|
Ekran çözünürlüğü
|
800.000 parça
|
|
İç çözünürlük
|
3.000.000
|
|
A/D çevirici
|
24 Bit, 1 kanal, 400 çevrim/saniye hızında. Digital filtre.
|
|
Muhafaza
|
ABS plastik muhafaza
|
|
Ekran
|
8 mm rakam yüksekliğine sahip, yüksek parlaklıkta LED gösterge.
|
|
Tuş takımı
|
5 tuşlu, fonksiyonel tuş takımı.
|
|
Load Cell
|
8 adede kadar 350 Ohm veya 16 adede kadar 700 Ohm yük hücresi bağlanabilir.
|
|
Kalibrasyon
|
Tuşlarla veya DINITOOLS pc programı üzerinden digital kalibrasyon.
Tuşlarla 3, PC programı aracılığıyla 8 noktada lineer kalibrasyon imkanı.
|
|
Fonksiyonlar
|
Yüksek hassasiyet (X10)
Lb / Kg geçişi
Alibi memory opsiyonuyla ağırlıkların bir PC/PLC ye onaylı aktarımı.
Tepe tutma.
MSTSLV opsiyonuyla 32 adede kadar DGT ve DFW serisi göstergeden ağırlık okuyabilme imkanı.
Programlanabilir giriş datası yardımıyla herhangi bir teraziden gelen ağırlığı gösterebilme.
Opsiyonel Alibi Memory
Opsiyonel 2 input / 6 output kartı
|
|
Digital Giriş / Çıkış
|
2 adet opto izolatör fotokuplör giriş 12÷24 Vdc, 5 mA min - 20 mA max
2 adet fotomosfet paralel çıkış 150 mA 48 Vac / 150 mA 60 Vdc (NO)
|
|
Analog Çıkış
|
DGT1SAN modelinde 16-bit analog çıkış
4-20 mA / 0-5 Vdc / 0-10 Vdc
|
|
Haberleşme
|
1 adet standart RS232/C data çıkışı.
Çift portlu RS485 data çıkışı (hızlı ağ bağlantısı için)
|
|
Harici Arayüz Opsiyonları
WIFIT1S-1
ETHERCAT1S
ETHERNETIP1S
CANOPEN1S
DEVICENET1S
PROFIBUS1S
PROFINET1S
|
Ray tipi muhafazalı harici arayüz opsiyonları ile geniş haberleşme seçenekleri
Ray tipi Seri Wifi çevirici
RS485 – EtherCAT çevirici
RS485 – Ethernet IP çevirici
RS485 – CANOPEN çevirici
RS485 – DeviceNET çevirici
RS485 – Profibus çevirici
RS485 – ProfiNET çevirici
|
