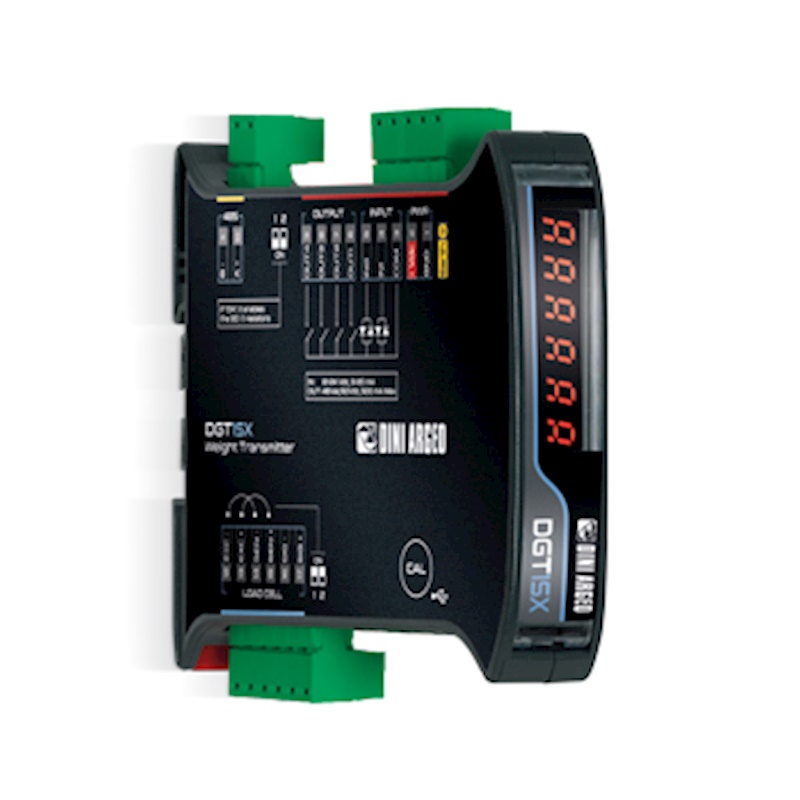

DGT1SX : YÜKSEK HIZLI, EKRANLI DİJİTAL AĞIRLIK TRANSMİTTERİ
Ray tipi muhafazalı, yüksek hızlı kompakt yapıda digital ağırlık transmitteridir.
Milisaniyeler içinde hassas tartım için saniyede 4800 okuma yapabilir.

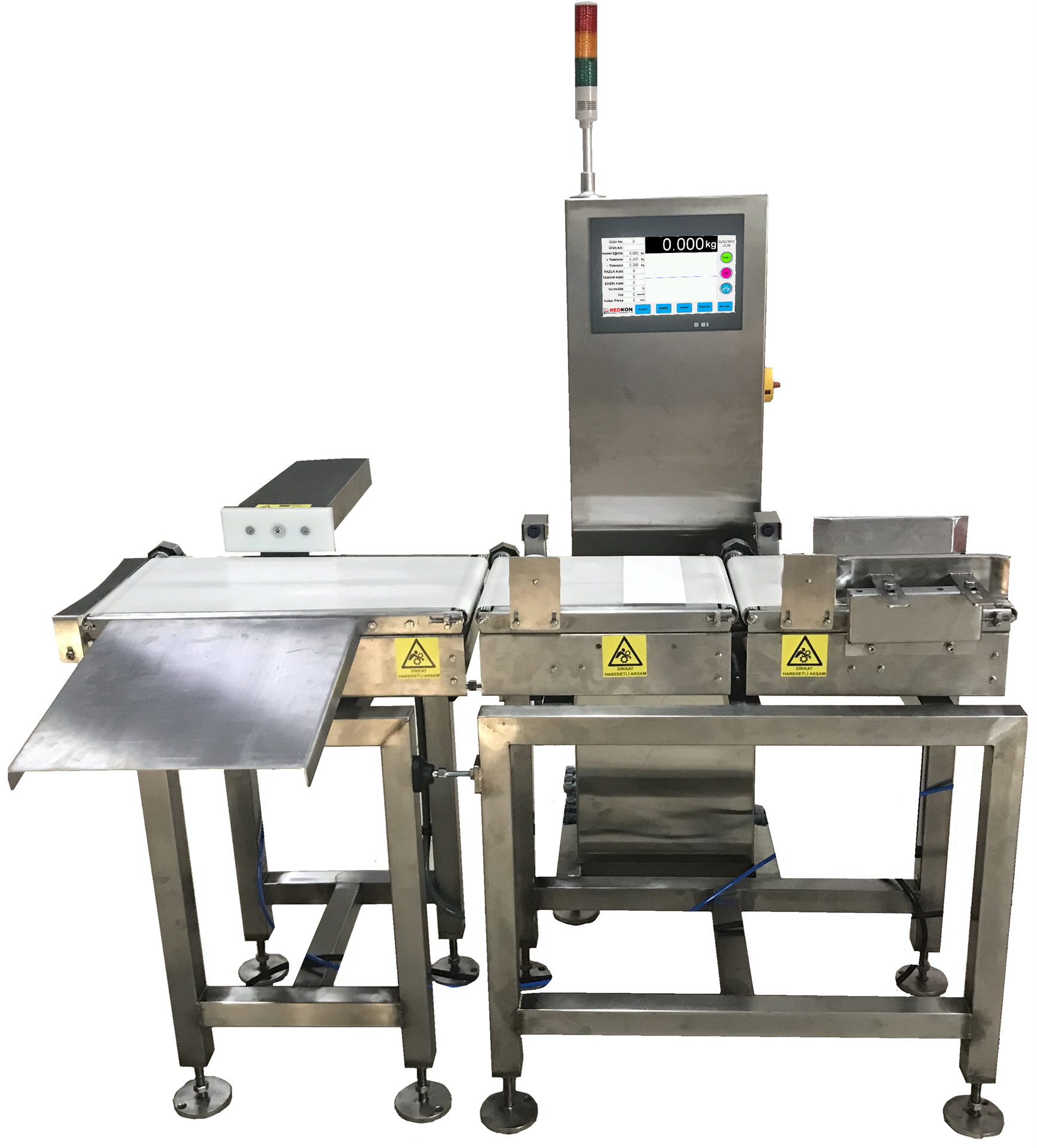

Yüksek hızlı dinamik kontrol terazileri (check weigher) ve mikro dozajlama sistemleri gibi hız ve hassasiyet ihtiyacı olan sistemler için ideal yapıdadır.
Geniş haberleşme seçenekleri sayesinde herhangi bir otomasyon sistemine kolay ve güvenli entegrasyon sağlar.
Kolay konfigürasyon, arıza tanısı ve backup işlemleri için dahili WebServer bulunmaktadır (PROFINET, ETHERNET/IP ve MODBUS TCP/IP modellerinde.
6 basamaklı LED gösterge ve 5 tuşlu tuş takımına sahiptir.

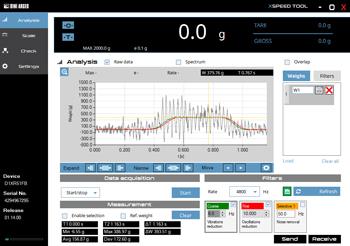

Kalibrasyon ve ayar işlemleri tuşlardan ve, Dini Tools PC programından yapılabilir.
Ticari kullanım için OIML R-76 ve OIML R-61(MID) onayına sahiptir.
Tuşlarla Kalibrasyon, teorik kalibrasyon, dara alma, sıfırlama, brüte dönme ve yazdırma.
1 adet micro-usb portu, çift çıkışlı RS485 portu. 4 adet fotomosfet paralel çıkış ve 2 adet opto izolatör fotokuplör giriş.
Standart Modbus RTU haberleşme imkanı.
12-24 Vdc besleme ile çalışma imkanı.
Teknik Özellikler:
|
Doğruluk Sınıfı
|
CE-M EN 45501
OIML R-76 Sınıf III
OIML R-61 (MID)
|
|
AB Tip Onayı
|
10.000 e (Tek kademe), 2 x 3.000 e (Çok kademe)
|
|
Giriş duyarlılığı
|
0,3 µV/e Onaylı
0,1 µV/d Onaysız Yüksek hassasiyetli
|
|
Ekran çözünürlüğü
|
800.000 parça
|
|
İç çözünürlük
|
3.000.000
|
|
A/D çevirici
|
24 Bit, 1 kanal, 4800 çevrim/saniye hızında. Digital filtre.
|
|
Muhafaza
|
ABS plastik muhafaza
|
|
Ekran
|
8 mm rakam yüksekliğine sahip, yüksek parlaklıkta LED gösterge.
|
|
Tuş takımı
|
5 tuşlu, fonksiyonel tuş takımı.
|
|
Load Cell
|
16 adede kadar 350 Ohm yük hücresi bağlanabilir.
|
|
Kalibrasyon
|
Tuşlarla veya DINITOOLS pc programı üzerinden digital kalibrasyon.
Tuşlarla 3, PC programı aracılığıyla 8 noktada lineer kalibrasyon imkanı.
|
|
Fonksiyonlar
|
Yüksek hassasiyet (X10)
Lb / Kg geçişi
Alibi memory opsiyonuyla ağırlıkların bir PC/PLC ye onaylı aktarımı.
Tepe tutma.
Checkweigher (dinamik kontrol terazisi)
|
|
Digital Giriş / Çıkış
|
2 adet opto izolatör fotokuplör giriş 12÷24 Vdc, 5 mA min - 20 mA max
4 adet fotomosfet paralel çıkış 150 mA 48 Vac / 150 mA 60 Vdc (NO)
|
|
Haberleşme
|
1 adet standart mini-usb data çıkışı.
Çift portlu RS485 data çıkışı (hızlı ağ bağlantısı için)
|
|
Arayüz Opsiyonları
DGT1SX-AN
DGT1SX-PRONET
DGT1SX-ETHIP
DGT1SX-MODTCP
DGT1SX-ETHCAT
DGT1SX-PB
DGT1SX-DEVNET
|
Çeşitli opsiyonları ile geniş haberleşme seçenekleri sunar
16-bit analog çıkış (4-20 mA / 0-10 Vdc)
ProfiNet haberleşmesi
EtherNet/IP haberleşmesi
Modbus/TCP haberleşmesi
EtherCAT haberleşmesi
Profibus haberleşmesi
DeviceNet haberleşmesi
|
