CPWE E-BELT : DOZAJ BANT KANTARI KONTROLÖRÜ
CPWE E-Belt konveyör üzerinde taşınan dökme malzemenin tartımı yapmak ve akış miktarını ayarlamak için dizayn edilmiş teknolojik ve gelişmiş bir cihazdır.
Bant üzerinden geçen toplam malzeme miktarını kaydedebilir ve 16 bit analog çıkış üzerinden bant hızını ayarlayarak istenen dozaj miktarını transfer edebilir.
Sysway, Modbus RTU ve harici Profibus modülü üzerinden uzaktan kontrol edilebilir.
2 çalışma modu vardır.
Bant kantarı modunda kg/saat ve ton/saat olarak bant üzerinden anlık geçen ve toplam geçen miktar izlenir.

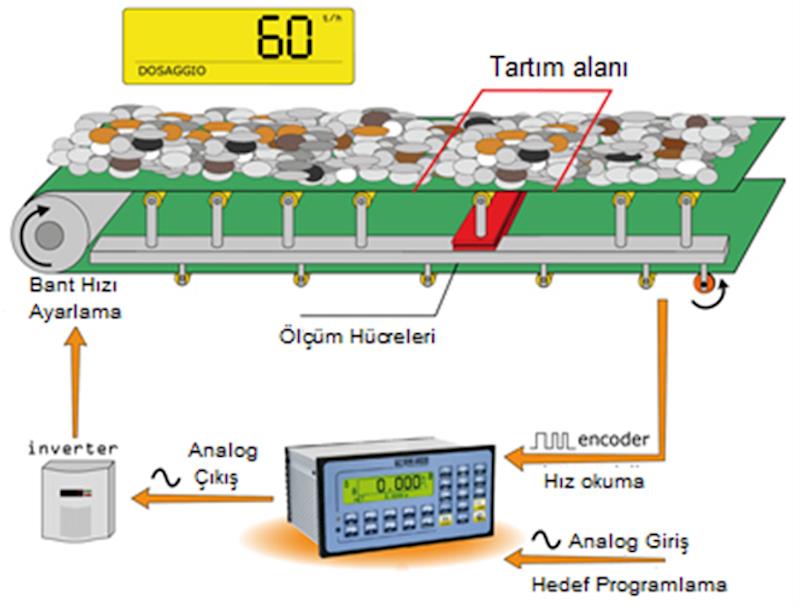

Dozaj bant kantarı modunda ise önceden girilen hedefe göre bandı hızlandırıp yavaşlatarak hedef değeri yakalar.
Saatlik akış grafiği ve diğer birçok bilgi ekranda gösterilir.
Dozaj performansını kontrol etmek için akış okuma kalibrasyon fonksiyonu bulunmaktadır.
Sisteme bağlı olarak hızı ve okuma sıklığı ayarlanabilen saatlik akış okuma filtresi.
İlgili çıkış üzerinden ağırlık veya zamana göre dozaj hedefi ayarlanabilir.
Reçeteye bağlı malzeme dozajlamalarında farklı bant kantarlarının senkronizasyonu için programlanabilen dozaj başlama gecikmesi mevcuttur.
Daha hassas dozajlar için programlanabilir aktivasyon değeri girerek yavaş akışın yönetimi.
Devam eden dozaj toplamı ve genel dozaj toplamı, yazdırılabilir ve birbirinden bağımsız olarak silinebilir
Profibus DP ve Modbus RTU üzerinden otomtik dozaj işlemi kontrol edilebilir.
Dozaj verileri ve toplamı yazıcıdan yazdırılabilir.
Kontrolör üzerinden ya da Dinitools PC programı üzerinden tanımlanabilen 100 adet ürün hafızasına sahiptir. Her bir ürün 5 alfa nümerik bilgi, saatlik akış hedefi, hedef dozaj ağırlığı ve ilk analog çıkış değeriyle birlikte kaydedilebilir.
Akıllı grafik ekranı sayesinde tüm hata ve alarmlar ekrandan izlenebilir.
25 tuşlu su geçirmez alfa nümerik fonksiyonel tuş takımı ve Programlanabilir tuşlara sahiptir.
IP65 ön panel, pano tipi alüminyum kasa.
Tuşlarla ve Dini Tools PC programı üzerinden kalibrasyon ve ayar yapma imkanı.
8-40 V DC besleme.
Teknik Özellikler:
|
Giriş duyarlılığı
|
0,3 µV/e Onaylı
|
|
Ekran çözünürlüğü
|
1.000.000 parça
|
|
İç çözünürlük
|
3.000.000
|
|
A/D çevirici
|
24 Bit sigma delta, 4 kanal, 3200 çevrim/saniye hızında. Digital filtre.
|
|
Muhafaza
|
Alüminyum kasa, IP65 ön panel.
|
|
Ekran
|
Kolay anlaşılabilir Aydınlatmalı grafik LCD ekran
|
|
Tuş takımı
|
25 tuşlu, fonksiyonel tuş takımı.
|
|
Load Cell
|
16 adede kadar 350 Ohm yük hücresi bağlanabilir.
|
|
Kalibrasyon
|
Tuşlarla veya DINITOOLS pc programı üzerinden digital kalibrasyon.
Tuşlarla 3, PC programı aracılığıyla 8 noktada lineer kalibrasyon imkanı.
|
|
Fonksiyonlar
|
Terazi üzerinde veya tank/reaktör içine otomatik çok malzemeli karışım hazırlama.
Tank / reaktörden yapılan ürünü belli paketler halinde çekme.
Birden fazla teraziyle çalışma imkanı.
|
|
Digital Giriş / Çıkış
|
8 adet opto izole giriş.
16 adet opto izole çıkış 150 mA 48 Vac / 150 mA 60 Vdc (NO)
|
|
Haberleşme
|
2 x RS232, 1 x RS485 data çıkışı
|
|
Arayüz Opsiyonları
|
16 bit analog çıkış (0 – 20 mA, 4 – 20 mA, 0-10 VDC, -10 - +10 VDC)
Bant kantarı modunda saatli akışı gösterir.
Dozaj bant kantarı modunda ise bant hızını ayarlamakta kullanılır.
16 bit analog giriş (0 – 20 mA, 4 – 20 mA, 0-10 VDC)
Saatlik akış hedefini programlamak için kullanılır.
Bluetooth haberleşme imkanı (tablet, akıllı telefon, laptop ve barkod okuyucu bağlantısı için)
Harici modül üzerinden Profibus data çıkışı imkanı.
|
